宿舍IC卡计量一体机:XL-J601
宿舍IC卡计量一体机:XL-J601

SINLAN-STC系列非接触IC卡,STC简版水控一体机系统由STC简版水控一体机、DC12V电源、用户卡若干张、水控系统一卡通软件、读卡器、STC充值机(可选)几部分完成。适用于学校、工厂、医院、公共浴室、企业、政府、宾馆酒店的浴室、澡堂、开水房、盥洗室、公寓洗手间等各种需要节水的场所。

  • 技术参数

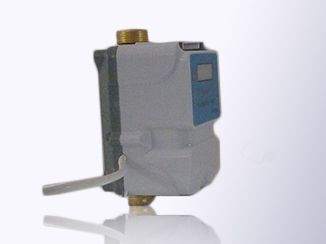

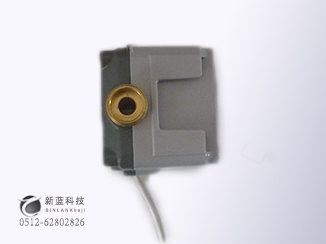

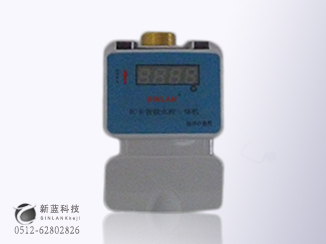

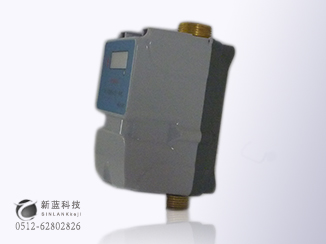

  • 产品外观

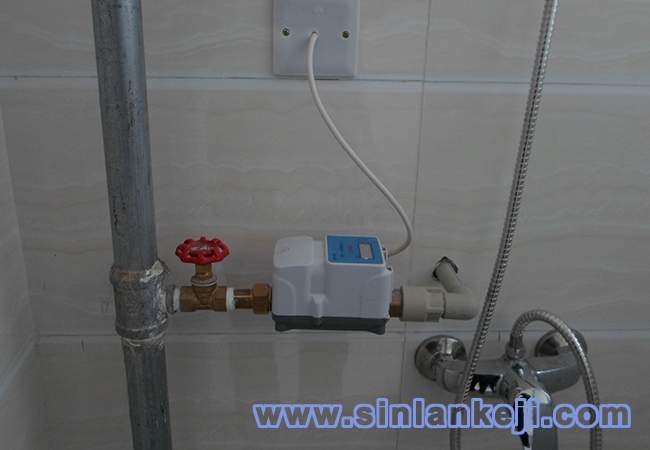

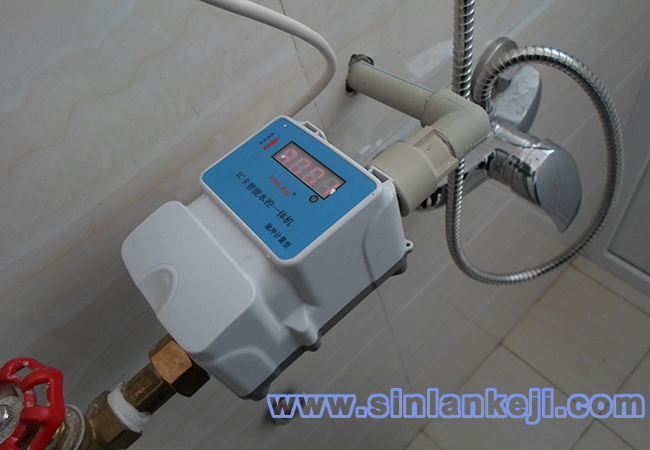

  • 现场图片
  • 详述
1、电 源: DC12V;功率 <1.5W;
2、工作模式:流量模式、时间模式、余额模式;
3、扣费精度:流量模式(1分/20毫升)、时间(1分/秒)、余额(1分 /秒);
4、显 示: 4位数码管显示;
5、工作环境:温度:0℃~70℃ ;湿度:10%~90%;
6、读卡类型:IC系列为MIFARE ONE卡;
7、读卡频率:IC系列为13.56MHZ;
8、读写时间:≤100ms;
9、感应范围:1cm-10cm;
10、数据保存:FLASH保存数据,掉电不丢失;
11、数据存储:累计存储消费总额1千万;
12、体积:体 积:150MM*80MM*80MM(J712)、160MM*100MM*110MM(J702);
120MM*95MM*85MM(J723);





一、产品功能特点


1、 全防水设计,内胆上下壳接口有硅胶密封件防水;
2、 非法用水:非法用水机器鸣叫显示9-ERR,机器禁止刷卡,管理员可通过管理卡恢复机器操作;
3、 机器的各种常见故障,都有相应的错误代码指示。流量计、电磁阀故障一体机均可检测的到。本系统插卡后,红色指示灯亮,开始放水,如果三秒后,红色指示灯熄灭,停止放水,之后循环此过程,说明流量计故障;插卡后如果红色指示灯亮,但无水流出,(排除管道无水的情况)电磁阀故障;
4、 采用非接触式IC卡,与磁卡、接触式IC卡相比,具有免接触、使用方便、更高的保密性和可靠性等优点;
5、 具有放水指示功能,红色指示灯亮代表放水;
6、 具备三种消费模式:余额模式、时间模式、流量模式三种,用户可根据自身情况任选其一;
7、 可用管理卡修改控制器的消费模式及扣费费率、初始化水控机上的参数及消费明细;
8、 可通过控制卡改变水控机的停水方式,选择取卡停水、取卡不停水;
9、 采用电子钱包方式,仅记录消费额,免去账目核对的烦恼,使用采集卡即可提取消费累计数据,无须复杂联网,减少施工量;

二、使用说明


1、设备使用说明
a、 待机界面显示机器号:Axxx(xxx代表机器号);
b、 刷卡即可放水,同时电磁阀或电动阀打开开始流水,将卡拿走即可退出此次消费(拿卡停水方式);

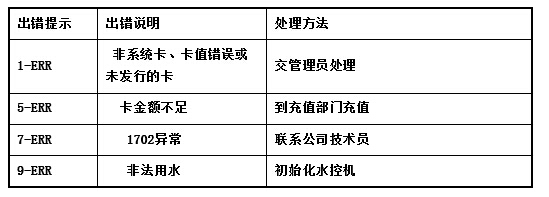

2、 机器提示错误处理方法

三、接线


设备接线方式
红 色:12V 电源    黑 色:GND ;
绿色线(485+)、黄色线(485-)绝对不可以碰到红色线(12V 电源);
如果使用绿色线(485+)、黄色线(485-)必须使用STC89系列ISP下载工具。
注:流量计的电源线切勿和水控的电源线连在一块,还有流量计的信号线也切勿和水控的电源线连在一块,以免造成短路。如果连线将导致设备不能用,后果自负。

四、注意事项


1、在使用本设备时,应遵循下述基本注意事项
a、用户刷卡时,将卡在消费机的感应区轻轻一靠即可,勿用卡片拍打机器;
b、机壳表面沾有污垢和灰尘时,用干燥的细布擦干净即可,不得使用清洁液及其它化学溶剂,以免腐蚀机壳表面和流入机内损坏元器件;
c、若本机发生故障,非专业人员不要打开机器,应及时与当地经销商、技术服务中心或直接与我公司联系;
d、避免硬物的碰撞。
2、持卡人如何正确使用IC卡
a、IC卡应保持洁净,不得靠近高温、磁场或潮湿环境,不得弯曲;
b、本卡只能应用于本系统,请勿将其他感应卡片在本机刷卡,本卡也不得应用于非授权的其他系统;
3、一体机安装时水平安装,如果应用在淋浴等场所,应采用高位置安装,以避免水份直接洒在机器上
