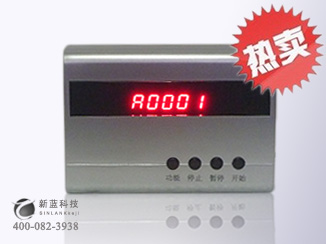

脱机型IC卡按键水控机:XL-J501
此款产品是我公司2007年开发出来的为实用的产品,以广泛的应用于各个企业、校园、机关单位,并深得客户的好评,目前已有300万台在客户现场使用,客户口碑很好
- 技术参数

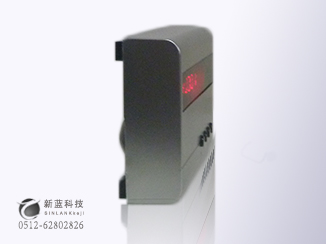

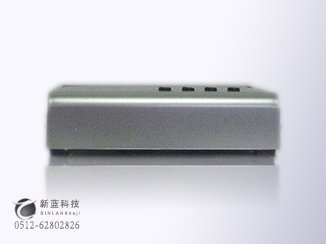

- 产品外观

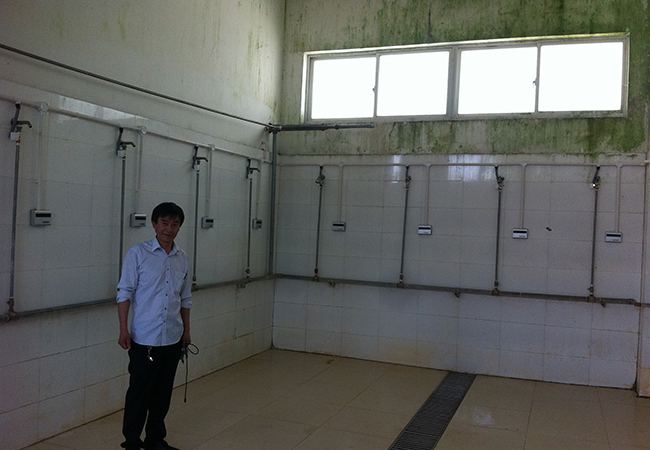

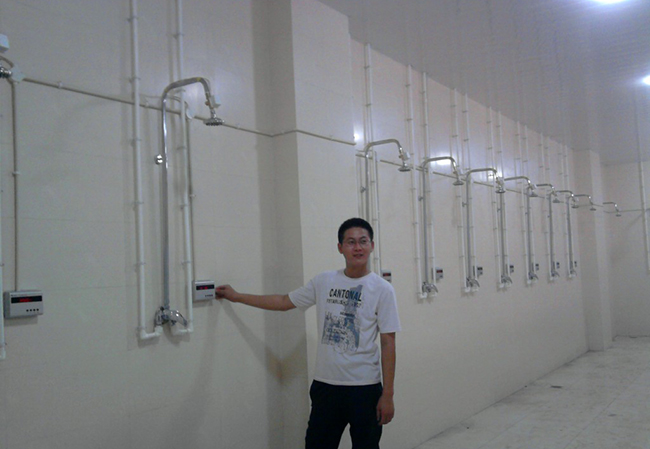

- 现场图片
- 详述
主要技术参数
1、程序存储器: 64K Flash ROM +32k RAM; |
2、数据存储器: 256Kbit Flash; |
3、脱机存储数据:30000条; |
4、存储黑名单: 10000条; |
5、刷卡距离: 3cm-10cm; |
6、读写时间: 小于0.15秒; |
7、数据存储: 10年以上; |
8、通讯接口:RS485接口,RS485通信速率: 9600bps; |
9、外观尺寸:323*174*135mm。 |
|
|
|
|
一、系统主要组成:
1、机房标准设备:主控制计算机、UPS电源、打印机; |
2、专业产品:智能卡节水控制器、系统软件、智能卡、管理器、发卡机; |
3、设备:计时型或计量型节水阀、交流电源箱; |

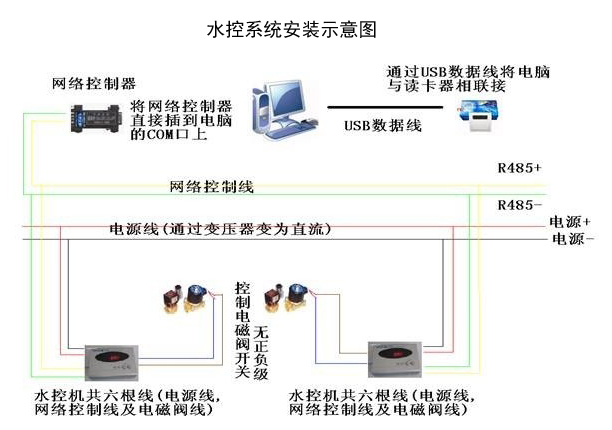

硬件连接方式(控混合水) |

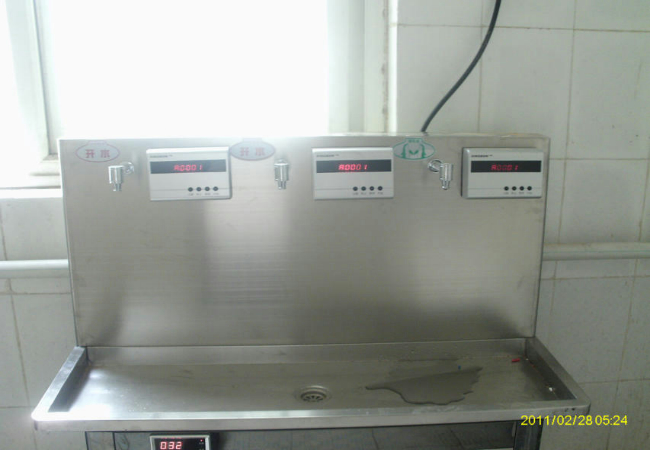

注:如控开水,需采用电动阀门,可抗高温99度。但成本较高! |
联网型:XL-J501 |
应用范围:集中型浴室; |
操作流程: |
1、在水控器上靠卡即显示预扣设定水费,并控制电磁阀打开,水龙头出水;显示的预扣设定水费开始倒计,用完停水;中途如需停用按水控机上的暂停健即可; |
2、在系统设定时间,计算机自动开机收取所有数据; |
3、计算机在所有数据交换后,重新下发到各水控机上(持卡人余额、黑名单等); |
4、布线方面,成本增加,且相对增加了施工的难度。 |
脱机型:XL-J502 |
应用范围:公寓式淋浴; |
操作流程: |
1、控制器可以实现真正的脱机操作,其汇总、挂失均可脱网进行,通过系统参数中进行; |
2、由于节水控制器存储量很大,可存储几千条交易信息。且智能卡上可存储信息,所以消费过程可以在节水控制器和智能卡之间完成,从而使设备不依赖于网络; |
4、只能查看刷卡消费总额,无法查看刷卡明晰。 |
二、节水控制系统软件特点:
1、计算精度0.01元; |
2、靠卡或红外控制反应时间小于3S; |
3、控水阀要求为电动阀和计量水表材质为铜或不锈钢; |
4、水控器为壁挂式设计,壁挂式安装,具有防水,防漏电设计,安装简便,便于维护。控水器直流电源由交流电源箱提供,具有断电自供电功能; |
5、靠卡或红外控制供水断水,数据可实时传送,断电自动保护,可脱机使用; |
6、采用计时计费或流量计费,同时计费到人; |
7、24小时全天候营业,实时监控水控器运行状态。 |
8、自动识别持卡人的合法性,根据卡内帐户信息决定是否允许消费; |
9、系统遇到非本系统卡或操作错误显示提示信息; |
10、控水器与电动阀均为安全电压(12V以下),充分保证使用者安全; |
11、软件功能丰富齐全,集系统控制、管理、查寻、统计、报表打印于一体; |
12、用户可根据成本自行设置费率; |
13、要求具有挂失、操作员口令、权限分级、报表防伪、合法纠错、误操作恢复及阻挡、关键操作示警; |
14、PC机双硬盘备份及U盘备份。 |
15、具有帐户查询、发卡开户、撤户、挂失、解挂、换卡功能; |
16、可扩充个性化功能。 |
17、可按时间或流量计费。 |

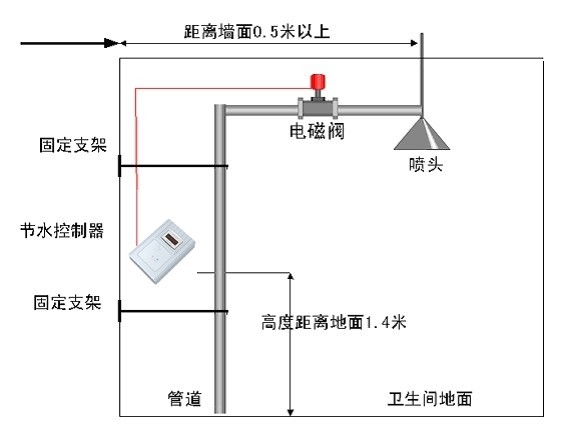

三、系统架构图:
(按时间扣费可不接水表)
四、系统配置
序号 | 设备名称 | 型号 | 单价 | 备注 |
---|---|---|---|---|
1 | 节水控制器 | XL-01 | 可脱机可联网 | |
2 | 电磁阀 | 普通/铜 | 阀身为铜 | |
3 | 开关电源 | 12V/29A | 12V,可带15到20台水控 | |
4 | 读卡器 | R5 | USB口,对卡更改存储信息 | |
5 | 用水卡 | IC(白卡) | 两年包换 | |
6 | 用水卡 | IC卡(彩卡) | 印刷有公司图案 | |
7 | 管理软件 | J5V | 对软硬件的管理控制 | |
8 | 网络通讯线 | 0.3/0.5 | 双芯屏蔽线及电源线,连接电脑和水控机,方便数据传输 | |
9 | 电脑 | 中等配置 | 装用管理软件,记载整理数据(客户自备) | |
合计 |
